5핀 릴레이 사용법과 활용

5핀 릴레이 사용법(예시)

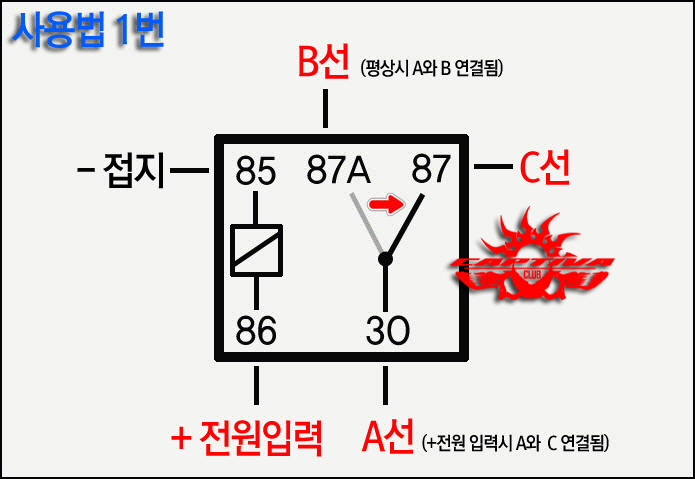

사용법 1번 같은 경우 릴레이를 사용하실때

가장 기본이 되는 포인트라고 생각하시면 됩니다.

아래 사항만 숙지하시면 릴레이 작업을 쉽게 누구나 사용할 수가 있습니다.

단순하게 85(-전원)과 86(+전원)을 공급하면 30번과 87A로

연결된 전원이 30번과 87로 연결(이동)이 된다고 생각하시면 됩니다.



(엔젤아이 작업시 적합: 미등시 전원 공급, 전조등 작동시 전원 차단)













아래 방법은 +신호선을 높은 +출력으로 전환하는 방법입니다.

+신호선을 전류가 약하고 많은 전류가 필요할때 적합니다.



(안개등이나 에어크락션등... 작은 전류로 많은 전류가 필요 할때)













필요한 전원은 -전원인데 +전원이 발생할때



(자동차 전원 방식은 +방식, -방식 다양하게 사용하고 있습니다.)













필요한 전원은 +전원인데 -전원이 발생할때



(자동차 전원 방식은 +방식, -방식 다양하게 사용하고 있습니다.)

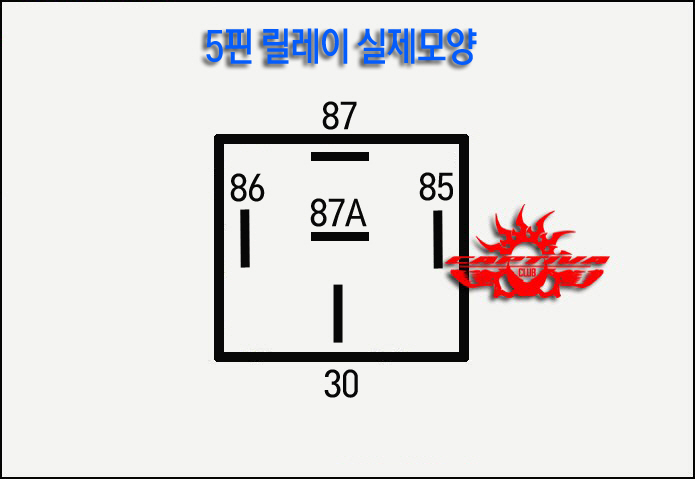

실제로 보는 5핀 릴레이 핀구조
